    隨著我國城鎮居民生活水平不斷提高, 各種散裝物料的運輸量加大。盡管城鎮道路建設有了長足發展, 但由于汽車數量同步增加, 交通擁擠、道路堵塞現象沒有明顯改善。傳統的散裝物料的運輸大多采用自卸車來完成, 其缺點是: (1)只能卸料而不能裝料; (2) 車斗與車底盤不能分離, 1 個車斗必須設有1 個底盤。但社會對專用車性能用途的要求越來越高, 市場需要的交通工具將是更經濟、更環保的產品。擺臂式垃圾車是一款克服傳統自卸車缺點, 在歐洲早已廣泛使用, 在國內已開始生產、銷售的車型。其主要優點是實現了一車多箱,可自吊裝,自運輸,自傾卸,無需輔助設備、人員。操作簡單,大大減輕了勞動強度。有效降低了運輸成本,提高了收運效率。

擺臂式垃圾車用途：

　　擺臂式垃圾車廣泛適用與城市街道學校垃圾處理，適用全國通用垃圾斗，可一車配多個垃圾斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，

　　擺臂式垃圾車功能分類：

　　地坑式擺臂垃圾車、地面式擺臂垃圾車

　　擺臂式垃圾車斗分類

　　梯形斗、船形斗、方形斗、密封斗

　　東風擺臂式垃圾車產品分類：

　　東風小霸王擺臂式垃圾車、東風多利卡擺臂式垃圾車、東風140擺臂式垃圾車、東風145擺臂式垃圾車


1 擺臂式垃圾車運輸車的結構

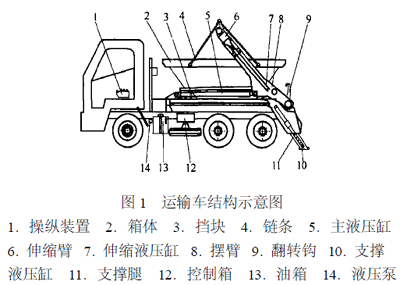

如圖1 所示, 該運輸車主要由以下部分組成:

(1) 操縱裝置　上面的按鈕與操縱桿用來控制自裝卸過程中的各個動作。
(2) 主液壓缸與擺臂　通過控制桿的向前(向后) 推動, 使主液壓缸伸縮, 驅使主臂向前(向后) 擺動, 達到提升(放下) 箱體的目的。空箱時可以使用快速調節功能, 可讓主臂快速向后擺動,放下箱體。此時, 向后推動控制桿的同時, 按下控制桿上的按鈕。
(3) 伸縮液壓缸與伸縮臂　可通過操縱裝置上面的1 組按鈕, 控制伸縮液壓缸驅動2 伸縮臂, 起到提升或下降箱體的作用。根據需要, 左右伸縮臂可一起動作, 也可分別動作。
(4) 支撐液壓缸及支撐腿　在裝卸過程中, 為防止車輛后翹, 采用1 組后支撐腿, 起到穩定作用, 通過操縱裝置上的1 組按鈕操作, 由于地面可能不平, 左右支撐腿也可分別動作。
(5) 箱體擋塊　防止箱體向前側、左右兩側滑動, 保證箱體在運輸時的安全。可根據箱體底部尺寸通過旋轉擋塊手柄向前調整前擋塊, 向外移動側擋塊以適應不同的箱體。
(6) 鏈條　隨車鏈條分3 種規格: 單鏈條、雙鏈條、可調節鏈條。根據不同的箱體選用鏈條。

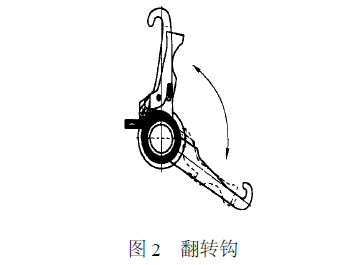

(7) 翻轉鉤　見圖2 ,

    當要將箱體內的物料直接倒出時, 翻轉鉤起作用, 此時必須處于向上的位置(翻轉位置) , 由氣缸直接推動。翻轉鉤的安全裝置由凸輪自動控制。通過這種方式, 當翻轉鉤處于向上位置時箱體的翻轉軸脫離, 而當翻轉時翻轉軸被翻轉鉤鉤住。物料的傾卸過程須由外部操作, 操縱桿需向上推動。翻轉鉤處于上部位置時駕駛室控制被中斷, 傾卸過程僅可被外部操縱桿控制。
2 、擺臂式垃圾車運輸車功能及操作步驟
(1)擺臂式垃圾車整個箱體的裝車

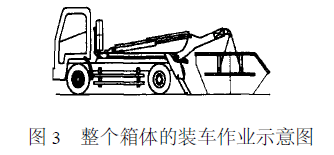

如圖3 所示,

    倒車行使, 汽車后部面向箱體至適當位置。支撐腿伸出至地面, 如果地面不平坦,支撐腿可以單獨操作調整。確認翻轉鉤處于向下的位置。向后擺動主臂(快速調節) , 使箱體處于2主臂中間。調節伸縮臂, 使鏈條處于箱體的正中上方。調節鏈條以適應箱體的尺寸并且將其掛在箱體的吊耳上。向前擺動主臂直至箱體位于裝載面上。收縮支撐腿。使翻轉鉤處于向上位置。

(2) 擺臂式垃圾車整個箱體的卸車
汽車行駛至適當位置, 使汽車后部面向卸載處。支撐腿伸出至地面, 如果地面不平坦, 支撐腿可以單獨操作調整。放置翻轉鉤處于向下位置。離開駕駛室, 檢查安全鉤或鏈鉤是否處于正確的位置。向后擺動主臂直至箱體臨近地面。伸展伸縮臂到集裝箱在汽車后部可以自由擺動的距離。向后擺動主臂直至箱體碰到地面。離開駕駛室, 卸下鏈條。將汽車停放在運輸位置。
(3) 擺臂式垃圾車箱體內物料的卸貨
如圖4 所示,

    汽車后部面向卸載處。翻轉鉤必須處于向上的位置(翻轉位置) 。伸出支撐腿, 確保地面堅實穩定。離開駕駛室, 檢查安全鉤或鏈鉤是否處于正確的位置。檢查集裝箱的翻轉軸是否被翻轉鉤鎖住。通過操縱外部控制桿向后擺動主臂直至集裝箱倒空。

3 　動力傳動系統與液壓驅動工作原理
液壓系統的動力取自于汽車發動機, 通過離合器帶動變速箱工作, 取力器(P1T1O) 的開啟由電磁氣控閥控制, 當取力器運轉時, 與之相連的傳動軸、柱塞液壓泵也隨之轉動, 液壓泵空轉約5～10 s后, 才對各種操作過程起作用。各種液壓缸的動作是通過液壓系統實現。系統由柱塞泵將油箱內的油增壓, 通過濾油器至比例多路閥, 經過各自功能塊到驅動單元。各功能塊由操縱裝置與氣動遠程控制單元控制。另外, 由汽車底盤的壓縮空氣經快排閥向氣缸提供氣源。
4 、擺臂式垃圾車小結
該專用車是在吸收引進產品技術的基礎上, 依托公司自身技術優勢開發的。只要吊裝部分相同,可以配備不同形式的箱體, 良好的質量與較全面的功能使該產品處于國內領先地位, 具有結構合理,可靠性高等優點, 是一種高效、優質、低耗、節能的裝運設備。具有廣闊的市場前景。
