1           產品介紹

1.1 產品概述

該產品是用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業的專用車輛。具備如下特點：

功能齊全：具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能；

防護等級高：電池、驅動電機、控制器、線束等防護等級達到IP67，確保整車安全；

作業模式豐富：具有“全洗掃”、“左洗掃”、“右洗掃”、“全掃”、“左掃”、“右掃”等多種作業模式選擇；

智能化程度高：配置中控屏，采用CAN總線技術控制執行器；配置工作攝像頭對作業路面實時監控；

安全保護：垃圾箱舉升安全保護裝置；通過空循環、安全閥和溢流閥三重保護，有效防止高壓水泵損壞；

語音報警提示：污水箱內設置了防溢滿報警；低水位自動報警；缺水報警；垃圾箱舉升報警；垃圾箱復位報警；

超長續航：作業續航里程達到430km；滿電作業續航達到4小時；

環保性好：純電驅動，領排放、零污染；

無噪音：純電驅動，噪音超小，不擾民。

1.2 工作原理

清掃：上裝電機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

洗掃：清掃作業裝置工作的同時，上裝電機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路控制閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。

低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。

2           產品靜態圖片

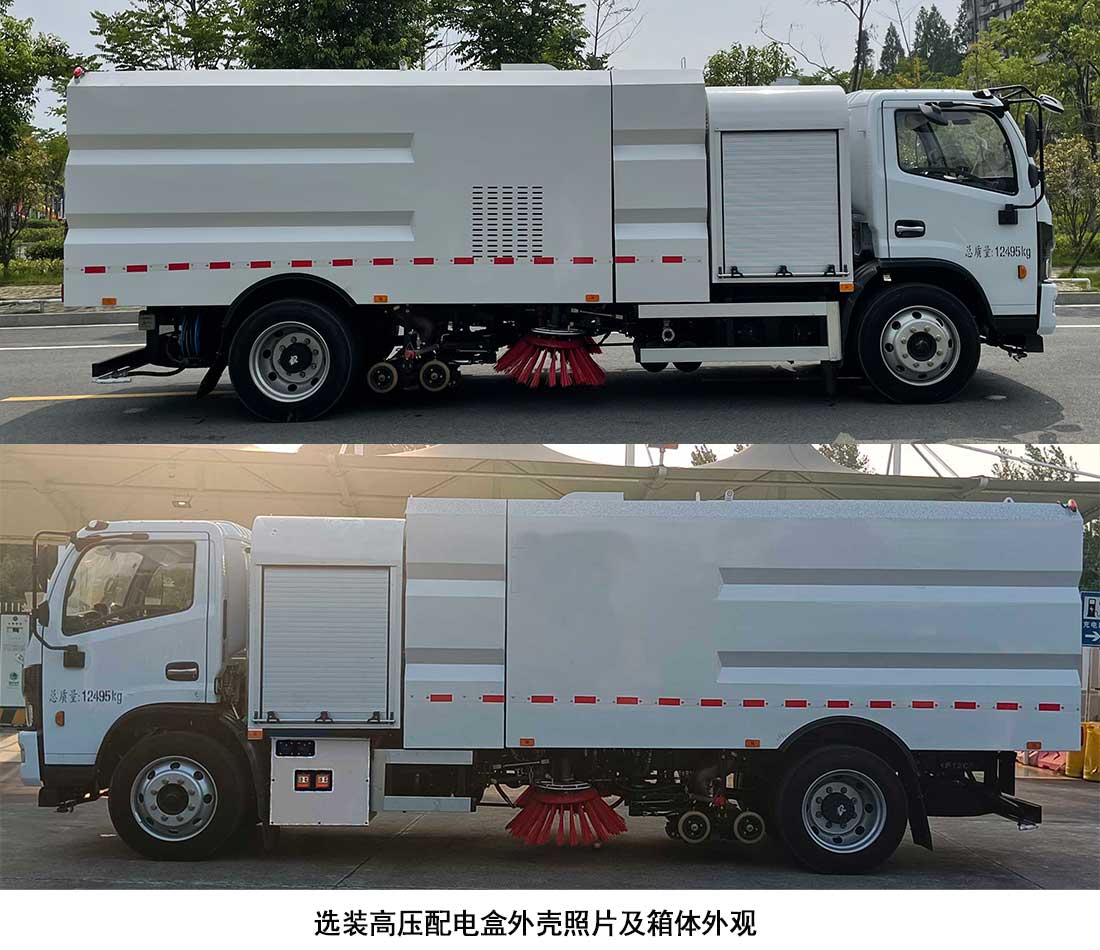

3           主要技術參數

                                                                                                                                                                   表1 主要技術參數

4           結構及特點

4.1 駕駛室

造型美觀：流線型車身造型，大面積的鍍鉻貫穿中網與大燈組相連，營造出了流暢的線條感；同時配有日間行車燈，整體感覺更精致、更美觀；

內飾時尚：采用轎車化內飾，米色與黑色雙拼色調；標配電動門窗，中控鎖，包裹式航空座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

                                                          圖1 駕駛室

4.2 動力電池

高安全性：動力電池在過充、過放、擠壓、跌落、沖擊、外部火燒等各項測試下均能滿足安全使用要求；動力電池配合底盤結構定制開發，布置在大梁中間，可全方位保護電池不因車輛發生碰撞產生安全隱患;

大容量：配置229.6度電量，可滿足洗掃車超長作業續航需求;

循環壽命長：滿足5年或20萬公里維保要求；

適用范圍廣：電池系統配置加熱系統，可滿足北方寒冷區域使用需求。

                                                      圖2 電池強檢試驗

4.3 驅動電機

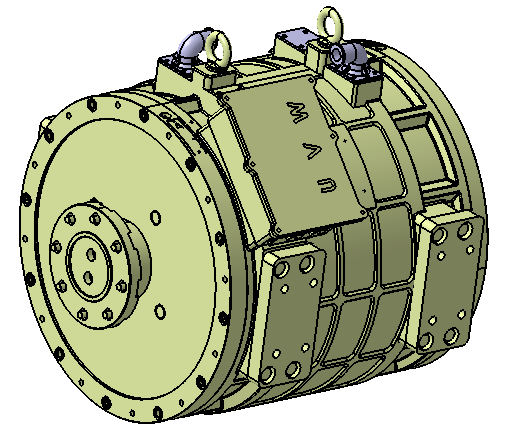

                                                         圖3 驅動電機

驅動電機采用中車生產的永磁同步電機，具有峰值扭矩大、高效率轉速范圍大、體積小、重量輕、易維護等優點，防護等級可達到IP67，安全可靠。

通過性能、可靠性、耐久性、高低溫振動、電磁兼容、防護等級、試驗場道路測試等多項試驗，滿足各種極端工況下的使用需求。

4.4 集成控制器

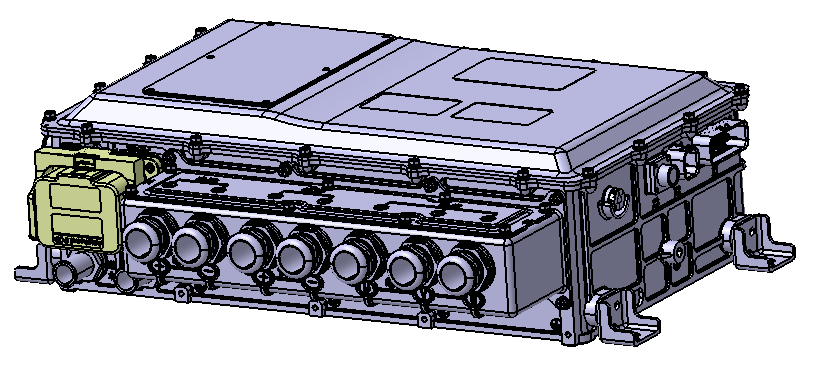

                                                       圖4 集成控制器

集成控制器高度集成化、重量輕、體積小：轉向泵DCAC+空氣壓縮機DCAC+高壓配電+DCDC一體化設計，各模塊可以共用冷卻系統，共用高壓預充電路；

高安全：對高壓供電進行集中分配與管理可確保高壓安全；減少系統高壓連接點，可降低高壓接口風險點。通過采用壓鑄設計方案及防觸電、防錯接插件的使用，整體防護等級達到IP67。

電磁輻射屏蔽性好：采用360度接口屏蔽設計，系統的抗干擾能力增強，對外輻射降低，提高了車輛整體電磁環境，提高了整車運行安全性，并改善了客戶視頻、語音等直接感受。

4.5 上裝結構及功能介紹

(1)      廂體

整車外型采用整體式大箱，折筋結構，有效減輕自重，增強垃圾箱的強度和剛度；通過打水水壓密封性試驗，保證后門密封性優良、杜絕漏水隱患。

垃圾箱采用3mm不銹鋼材質，可以防止一般性腐蝕，延長使用壽命。

箱體集動力艙、清水箱、污水箱于一體，結構緊湊、空間利用率高。清水箱與污水箱容積合理匹配，避免作業過程中頻繁傾倒污水。垃圾箱可對污水、淤泥進行有效分離，隨時根據垃圾箱內污水情況將污水單獨排放，減少傾倒垃圾次數，有效延長洗掃車連續作業時間，提高作業效率。箱體采用304不銹鋼板，通過模具一次折彎成型、拼裝焊接而成，滿足箱體結構強度，且實現輕量化設計。

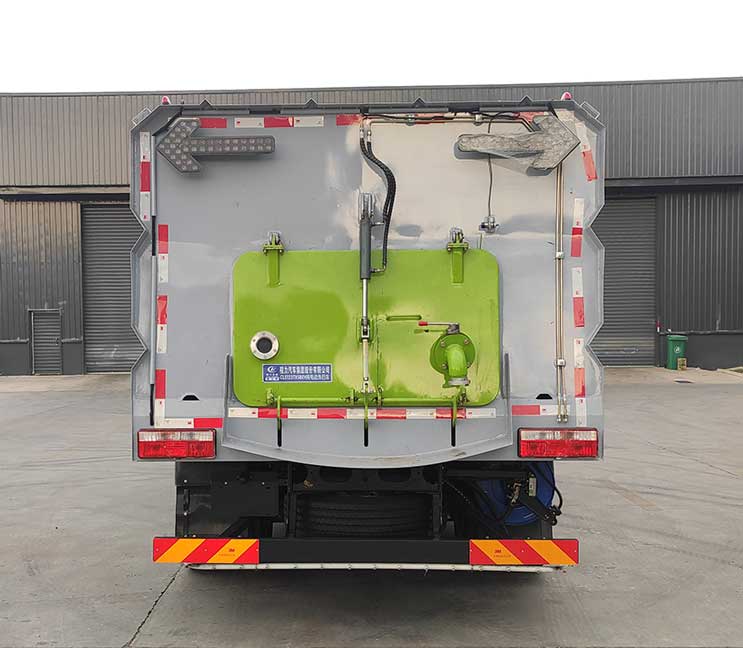

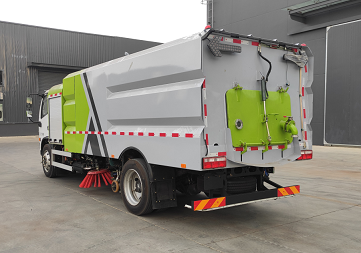

                                                           圖5 廂體

(2)      該車集掃路車、灑水車和高壓清洗車功能于一體，具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。

(3)      采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。

(4)      采用先進的CAN總線、智能化一鍵控制技術，全部作業均在駕駛室內完成，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動控制。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。

(5)      多達16條的語音提示和音樂報警，準確播報各種安全提示和故障點。

(6)      具備倒車保護裝置，在作業過程中如遇緊急倒車，智能化的控制系統會自動停止作業并收回掃盤、吸盤和側噴桿；具有防止舉升垃圾箱翻車保護；具有檢修安全保護。

(7)      具備垃圾箱舉升安全保護裝置，在后門未打開狀態下，確保垃圾箱無法舉升。

(8)      安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。

(9)      采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送至吸口，作業飛濺少，污水吸凈率高。

(10)  后門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。

(11)  上裝電機配置離心式離合器，當轉速達到1100轉，離合器帶動風機和高壓水泵工作，有效避免風機、高壓水泵、電機的損壞。

(12)  高壓水泵采用德國進口泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過空循環、安全閥和溢流閥三重保護，有效防止高壓水泵損壞。

(13)  進口優質液壓閥，可以確保整車液壓動作的穩定性和流暢性；優質液壓馬達，可以確保掃盤轉動的穩定性，使用壽命長；液壓系統齒輪泵采用國產優質泵，性能可靠，閥件的生產制作商是國際認定的專業液壓組件生產廠。

(14)  在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如上裝動力系統損壞無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。具有防液壓滲漏功能。

(15)  污水箱內采用大平面斜坡結構，最大卸料角度可達50度，更易于傾倒垃圾。污水箱內設置了防溢滿報警和作業自停裝置，可防止污水作業時從吸管溢出，造成二次污染；污水箱內的高壓噴淋清洗裝置在傾倒垃圾后可對污水箱進行自動清洗，大大減輕了操作人員的勞動強度。

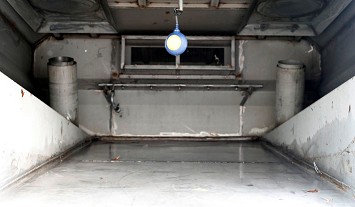

                                                     圖6 大平面斜坡結構

(16)  清水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。

(17)  側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗槍，可用于清洗車身和其它設備和設施。
