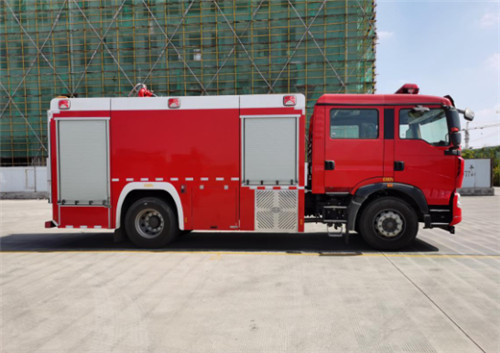

重汽豪沃水罐消防車技術參數圖片

重汽豪沃水罐消防車技術參數圖片

一、底 盤

型 號：中國重汽集團濟南卡車股份有限公司/ ZZ5207TXFV471GF5

發 動 機：中國重型汽車集團有限公司

型號：MC07H.35-60

功率：257kW

驅動型式：后輪驅動

軸 距：4700mm

排放標準：GB3847-2005，GB17691-2018 國六

二、重汽豪沃水罐消防車 駕駛室

結 構：平頭、原裝雙排座四開門乘員室。

座位設置：前排 2 人后排 4 人。

座位前面加裝護欄兼扶手。消防隊員在奔赴滅火救援途中快速背負空氣呼 吸器，到達火場后，迅速投入滅火救援行動。

駕駛室結構：安裝適應傾翻的液壓翻轉機構。

駕駛室內設備：除原車設備外，加裝取力器控制開關、100W 警報器、警燈 開關等。 駕駛室外部：駕駛室頂靠前部安裝有長排警燈 1 個。

三、重汽豪沃水罐消防車容 罐

容 量：水：8000Kg

材 質： 水罐：優質鋼板，經高科技防腐處理

結 構： 框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛過程 中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、 剛度。

罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋 渦從而影響流量的裝置和濾網。 罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑 的容量；罐底設有帶球閥的排污口。

罐體設有 1 個 76mm 溢流管，車廂兩邊各 2 個 76mm 注入口，便于其他車輛供 水加液之用。

設 備：1 個人口孔，帶有快速鎖緊及開啟裝置。 1 個液位指示器。 1 個排污口，帶不銹鋼球閥。 2 個注水口（左右各一）

工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做 24 小時靜水壓試驗，確保不滲漏。

四、重汽豪沃水罐消防車消防泵及管路系統

消防泵： CB10/60 低壓消防泵（上海茸申）

流 量： 60L/s

壓 力： 1.0MPa

安裝型式： 后置

真空泵：活塞式；

真空泵材質：耐磨、

抗腐蝕達到密封要求；

 引水時間≤35s，

吸深≥7m。

最大真空度：≥85kPa；

管路系統 吸水管路：水泵設有Φ150mm 進水口，可從天然水源、液罐、消防蓄水池 吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1 個 帶Φ150mm 蝶閥的進水口，用于與水罐相連接。

出水管路： 車頂設置 1 個Φ100mm 出水消防炮管路及控制閥，采用撓性接頭； 泵房左右兩側各設置 1 個Φ80mm 和 1 個Φ65mm 手動球閥控制的出水口。

注水管路 ： 泵房內設置 1 個Φ65mm 水泵向罐內注水管路及控制閥； 車廂左右兩側各有 2 個Φ65mm 注水管，可向罐內注水，接口為內 扣式接口，并設有悶蓋。 放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別 配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路 連通的冷卻水管路及控制閥。

五、重汽豪沃水罐消防車消防炮

型 號：PS50 型消防炮（威斯特）

流 量：50（1/s）

射 程：水≥60m

壓 力：1. .0MPa

位 置：位于水罐頂部。

控 制：采用手動控制，帶鎖止機構，方便操作。

六、重汽豪沃水罐消防車取力器

型 式：全功率夾心取力器

冷卻方式：強制式水冷

潤滑方式：飛濺式油潤滑

操縱方式：駕駛室內儀表盤處操作掛取力器，取力器結合方便平穩，無異響。

安 裝：取力器與發動機匹配良好，精確安裝，結合后無自行脫落現象。

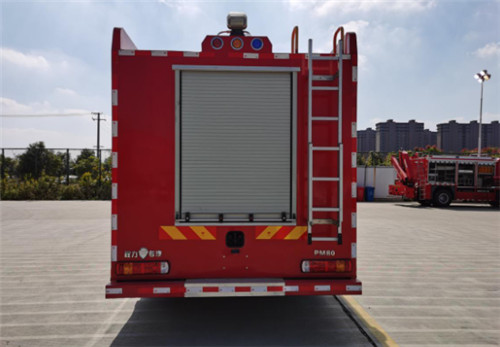

七、重汽豪沃水罐消防車器材箱及泵房

主要材質： 骨架、蒙皮均為優質碳鋼；內部器材架采用鋁合金型材，內飾板為氧化處理 的鋁板。

基本結構：

1、為整體結構，其前部為器材箱，中部為水罐，后部為泵房。

2、后部為泵室,配有儀表板及操作系統，器材箱和泵室均設帶鎖卷簾門。框 架焊接結構，并確保其強度和剛度。

3、空間可任意調整，器材箱設排水孔。

4、器材箱可靠、美觀、可任意調節，配有大空間簾子門器材箱，確保空間 充分利用。

5、車廂及泵房設有照明燈，滿足夜間滅火作戰時的照明需要。

鋁合金卷簾門：

1、所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖銷堅固耐用，不變形， 密封性能經過水淋實驗,確保無滲漏現象。

2、卷簾門兩側滑道內有鉚釘固定，以免脫落。

3、每個器材廂內有照明燈，由卷簾門開閉控制。

4、后部左、右各一扇鋁合金簾子門，后尾一扇，安全可靠，美觀實用。

重汽豪沃水罐消防車基本原則：

（一）按戰斗編成和戰斗展開設計器材集成；

（二）按人體工程學原理設計各種器材托架；

（三）無須任何攀登工具，取用箱內任何器材簡明實用的原則。

（四）按使用邏輯關系和使用頻率放置器材；

（五）站在地面或踏板上 1-2 動作內取用任何器材。

八、 重汽豪沃水罐消防車電器系統

1、駕駛室頂部配備紅色長排豪華警燈。

2、警報器功率為 100W；

3、為保證使用安全，整車線路采用整體線束制作，連接處用防水插頭，保 證使用過程中的線路安全。

4、車頂配有火場照明燈 1 只；車輛兩側下方設有安全標志燈，車身、尾部 按標準粘貼反光標識。

5、所有器材箱均安裝 LED 照明燈，方便夜間作戰照明之用。

6、車輛兩側上方各配有三盞爆閃燈與側照明燈（組合式），下方安裝安全標 識燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員 室、器材箱、泵房內均有照明燈。

7、警報器、警燈、頻閃燈、電路為獨立式附加電路，控制器件安裝在駕駛 室內。

8、所有線路均采用套管進行保護，并采用不同顏色區分線路連接形式、作 用。

9、泵房內儀表板上設備：液位表、轉速表、壓力表、真空表、器材箱照明 開關等。

九、重汽豪沃水罐消防車儀表板及板上設備

1、儀表板位于車尾部的泵室內，帶有一個控制板并具備充足的照明；

2、所有控制手柄、開關、指示燈的近旁都有中文標識；

3、有操作步驟說明。

4、所有標牌都具有持久性和高附著性，能經受由于溫度及氣候的劇變所導 致的影響。

5、操作面板采用優質鋁板，美觀、耐用，整體重量較輕。

6、泵房操作系統設置在車輛尾部，無壓力出口，保證操作人員的安全，有 面板照明燈。

十、重汽豪沃水罐消防車總體技術要求

1、整車性能符合 GB7956《消防車性能要求及試驗方法》的規定。

2、整車外觀保持一定的平整度，且符合有關規定。

3、所有鉚接保持一定的密度，符合企標規定。

4、所有焊接牢固，光潔，平整，符合企標規定。

5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。

十一、重汽豪沃水罐消防車隨車文件

1）底盤使用說明書

2）底盤質量保修卡

3）底盤維修手冊

4）底盤合格證

5）隨車工具清單

6）消防車使用說明書

7）消防車消防器材清單

8）消防車合格證
