車廂可卸式垃圾車單臂與套臂的區別？

首先我們先來介紹一下單臂式車廂可卸式垃圾車：

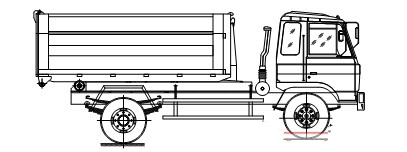

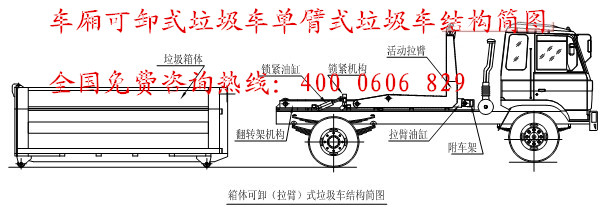

1、單臂式車廂可卸式垃圾車結構簡圖：

各部位結構簡述：

1、附車架
程力箱體可卸式垃圾車附車架采用 16 號低合金槽鋼、20 號方管與 8mm、5mm、4mm、16Mn鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作簡單方便。垃圾箱拉到附車架上時，有側向導向塊定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪斜現象，安全可靠。附車架前端設有水箱，便于操作人員及時清理污物，保持干凈整潔。
2、垃圾箱體
垃圾箱體采用 10 號低合金槽鋼、16 號方管與 12mm、8mm、5mm、4mm 鋼板等焊接而成，箱體上端設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體密封式結構，防止箱體移動時造成二次污染。
3、鎖緊架機構
鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使箱體與活動拉臂及翻轉架連成一體，形成自卸角；當在放置或拉起垃圾箱體時，鎖緊架的收回動作使得翻轉架與附車架連為一體，便于活動拉臂的放箱或拉箱；該機構的動作使得整車工作準確可靠。
4、液壓系統
該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

2、單臂式車廂可卸式垃圾車操作步聚：

在裝載垃圾前，空載運轉達到 6 個標準氣壓時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；

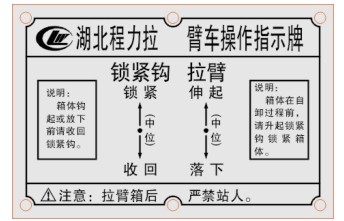

操作手柄指示牌如圖：

其具體操作步驟如下：

拉起垃圾箱體

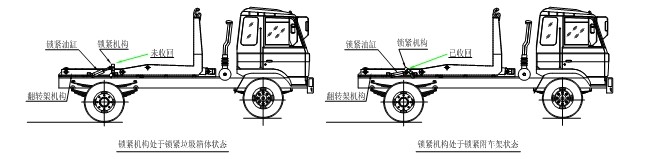

步驟 1.將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車架鎖緊固定；如圖：

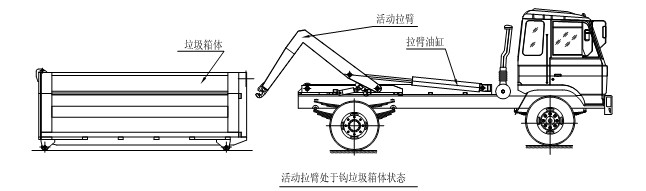

步驟 2.將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準；如圖：

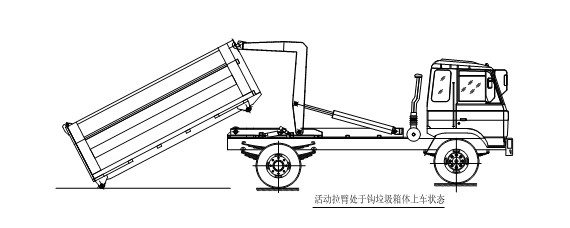

步驟 3.當拉臂鉤鉤到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上車（注意：保證垃圾箱體的縱梁位于附車架尾部兩后滾輪之間）；如圖：

步驟 4.當垃圾箱體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松開手柄使之回中位；如圖：

完成垃圾箱體的上車工作，松開取力器，整車可以運輸行駛。

單臂式車廂可卸式垃圾車卸垃圾操作步聚如下：

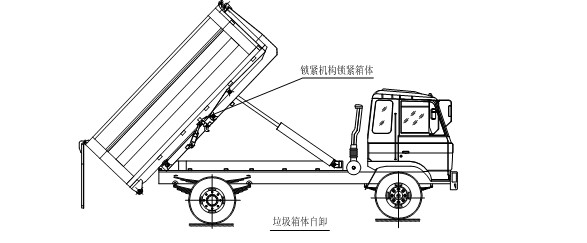

步驟 5. 在卸垃圾前，整車運轉達到 6 個標準氣壓時掛上取力器，打開垃圾箱后門鎖緊裝置，在前級二聯多路閥處，首先確定鎖緊架鎖緊垃圾箱體(拉起鎖緊鉤操作手柄至鎖緊位置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱體備傾斜舉起垃圾卸出；如圖：

步驟 6.垃圾卸完后，推下拉臂操作手柄至落下位置，垃圾箱體下落到附車架上，松開取力器并鎖緊箱體后門，卸垃圾工作完成，整車可以運輸行駛。

放置垃圾箱體操作：

步驟 7. 整車運轉達到 6 個標準氣壓時掛上取力器，將鎖緊鉤操作手柄推下至收回位置，鎖緊油缸縮回，使鎖緊架翻下，翻轉架與垃圾箱體脫開鎖緊固定并且與附車架鎖緊固定，松開手柄使之回中位：

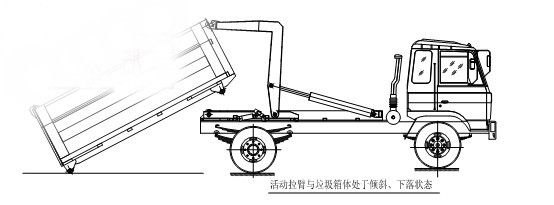

步驟 8. 將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，垃圾箱體隨活動拉臂一同翻轉、傾斜下落；如圖：

注意：放置垃圾箱體時，車廂尾部嚴禁站人。
步驟 9. 垃圾箱放置好后，調整活動拉臂鉤與箱體彎鉤位置，使其脫鉤，將拉臂操作手柄推下到落下位置，拉臂油缸收回，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，活動拉臂放回到附車架上，松開取力器垃圾箱放置完成，整車可以運輸行駛；以上就是單臂式車廂可卸式垃圾車簡單介紹。

下面我們來看看套臂式車廂可卸式垃圾車各位介紹：

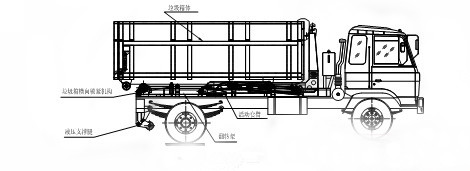

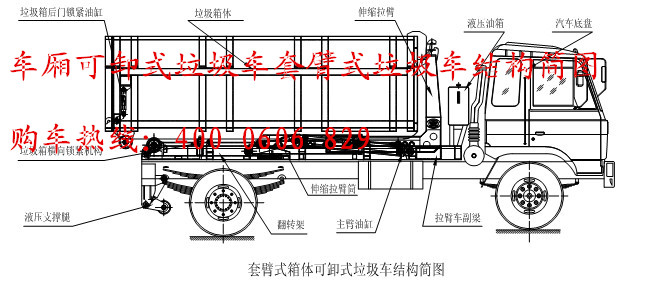

1、套臂式車廂可卸式垃圾車結構簡圖：

各部件結構簡述：

1、附車架
程力箱體可卸式垃圾車附車架采用 16 號低合金槽鋼、20 號方管8mm、5mm、4mm、16Mn 鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作簡單方便。垃圾箱拉到附車架上時，有側向導向塊定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪
斜現象，安全可靠；車架上安裝有滾輪，便于箱體向前或向后移動。
附車架前端可設有水箱，便于操作人員及時清理污物，保持干凈整潔。
2、垃圾箱體
垃圾箱體采用 10 號熱軋普通槽鋼、16 號方管與 12mm、8mm、5mm、4mm 鋼板等焊接而成，箱體上端可設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體密封式結構，防止箱體移動時造成二次污染。箱體后門可安裝液壓鎖緊裝置，通過車架上的快接接頭裝接，并且用高壓球閥控制油路開啟或關閉，操作簡單方便。
3、橫向鎖緊架機構
鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使箱體與活動套臂及翻轉架連成一體，形成自卸角；該機構的動作使得整車工作準確可靠。
4、縱向鎖緊機構
縱向鎖緊機構安裝于活動套臂下方，靠套臂內的伸縮拉臂帶動。當伸縮油缸伸出時，伸縮拉臂向前移動，鎖緊機構因彈簧的作用使活動套臂與翻轉架連為一體；當伸縮油缸收回時，伸縮拉臂向后移動，鎖緊機構則因伸縮拉臂推力使活動套臂與翻轉架脫開鎖緊。
5、液壓系統
該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前
部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

2、套臂式車廂可卸式垃圾車操作步驟：

在裝載垃圾前，空載運轉達到 6 個標準氣壓時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；

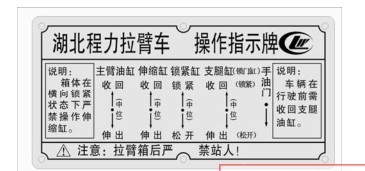

操作手柄指示牌如圖：

其具體操作步驟如下：

拉起垃圾箱體操作步驟

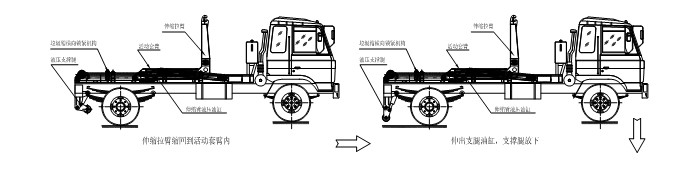

步驟 1.
① 將橫向鎖緊缸操作手柄推至松開位置，鎖緊油缸伸出，使橫向鎖緊架處于松開狀態；

② 再將套臂伸縮缸操作手柄推至收回位置，伸縮拉臂回到活動套臂內，縱向鎖緊機構隨之松開，活動套臂與翻轉架處于可活動狀態；如圖：

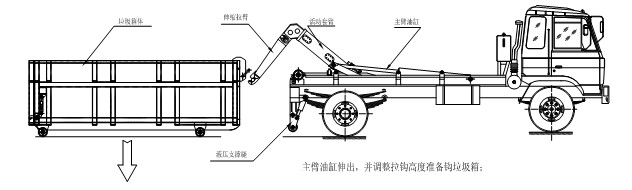

步驟 2.
將主臂油缸操作手柄推起到伸出位置，主臂油缸伸出，活動套臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準，松開手柄回中位；如圖：

步驟 3.當拉臂鉤鉤到箱體彎鉤時

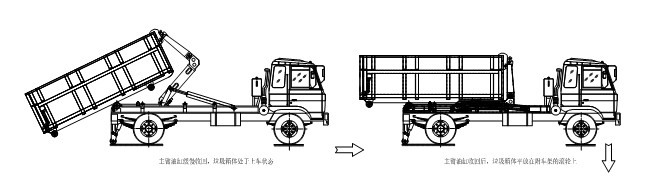

將主臂油缸操作手柄推至收回位置，主臂油缸緩慢收回，活動拉臂旋轉，帶動垃圾箱體上車，直至主臂油缸完全收回，垃圾箱平放在附車架的滾輪上，松開主臂油缸操作手柄使其回到中位；（注意：保證垃圾箱體的縱梁位于附車架尾部兩后滾輪之間）；如圖：

步驟 4.當垃圾箱體落放到附車架上后
① 將伸縮缸操作手柄推至伸出位置，活動套臂內的油缸推動伸縮拉臂向前平推，從而帶動垃圾箱體向前平移，松開伸縮油缸操作手柄；
② 將橫向鎖緊缸操作手柄推起至鎖緊位置，鎖緊油缸收回，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松開手柄使之回中位；
③ 將支腿缸操作手柄推至收回位置，后支撐腿收回，松開手柄回中位；如圖：

步驟 5.完成垃圾箱體的上車工作，松開取力器，整車可以運輸行駛。

套臂式車廂可卸式垃圾車卸垃圾操作步驟
在卸垃圾前，整車運轉達到 6 個標準氣壓時掛上取力器，檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；

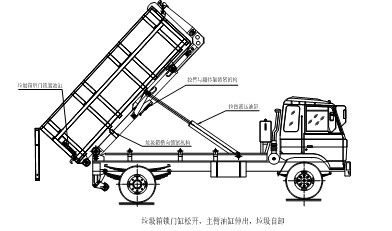

步驟 1.檢查橫向鎖緊鉤和伸縮拉臂位置（卸垃圾前，橫向鎖緊應處于鎖緊位置，伸縮拉臂應處于最前端位置）

① 將附車架上的兩組快換接頭與垃圾箱上的快換接頭對接，旋轉切換車架上換向閥通路，打開垃圾箱后門油路球閥開關；（若垃圾箱上沒有液壓鎖緊裝置，不需此操作）
② 將鎖門缸操作手柄推至松開位置，垃圾箱后門鎖松開，松開手柄至中位；
③ 將主臂油缸操作手柄推至伸出位置，垃圾箱體被緩慢舉起，并形成自卸角，垃圾從箱體內滑出自卸，松開手柄；如圖：

注意：垃圾箱體自卸時，箱體尾部嚴禁站人。

步驟 2.垃圾卸完后
① 將主臂油缸操作手柄推至收回位置，垃圾箱體被緩慢放下并平落到車架上，松開手柄；
② 將鎖門缸操作手柄推至鎖緊位置，垃圾箱后門鎖鎖緊，松開手柄至中位；
③ 旋轉切換車架上換向閥通路，關閉垃圾箱后門油路球閥開關，將附車架上的兩組快換接頭與垃圾箱上的快換接頭拆開；（若垃圾箱上沒有液壓鎖緊裝置，不需此操作）松開取力器，整車可以運輸行駛。
放置垃圾箱體操作步驟
整車運轉達到 6 個標準氣壓時掛上取力器，檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；

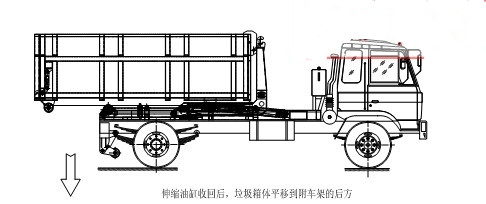

步驟 1.
① 將橫向鎖緊缸操作手柄推起至松開位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體松開鎖緊，松開手柄使之回中位；
② 將伸縮缸操作手柄推至收回位置，活動套臂內的油缸帶動伸縮拉臂向后平拉，從而帶動垃圾箱體向后平移，松開伸縮油缸操作手柄；如圖：

步驟 2.
將主臂油缸操作手柄推至伸出位置，主臂油缸伸出，活動拉臂旋轉，帶動垃圾箱體慢慢放下車，直至主臂油缸完全伸出回，垃圾箱平放在地面上，松開主臂油缸操作手柄使其回到中位；如圖：

注意：放置垃圾箱體時，車廂尾部嚴禁站人。
步驟 3. 整車向前移動，讓拉鉤完全脫離箱體彎鉤將主臂油操作手柄拉起到收回位置，主臂油缸收回，活動套臂繞翻轉架前鉸鏈軸旋轉，并平放到車架上，松開手柄回中位；如圖：

松開取力器垃圾箱放置完成，整車可以運輸行駛；

以上介紹就是單臂與套臂車廂可卸式垃圾車區別，單臂式車廂可卸式垃圾車適合10噸以下車廂可卸式垃圾車，套臂式車廂可卸式垃圾車適合10噸以上車廂可卸式垃圾車，肴望能給用戶帶來幫助。
