后裝卸（壓縮）式垃圾車使用說明書：

一、概述
程力專用汽車后裝卸式垃圾車又稱壓縮式垃圾車（以下簡稱垃圾車）是用于城鎮袋裝、桶裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。垃圾被車載垃圾推進器又稱負壓機構推壓入車箱，從而使垃圾較高密度、較均勻地分布在車箱內，直至裝滿為止；該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體、裝填器又稱斗體及污水箱均采用優質炭鋼板全密封焊接結構，具有強度高、重量輕、不產生二次污染等優點。
該系列車型可選裝垃圾桶液壓翻轉機構，適用于120升、140升、240升的塑料垃圾桶和350升的金屬垃圾桶。
垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。
我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

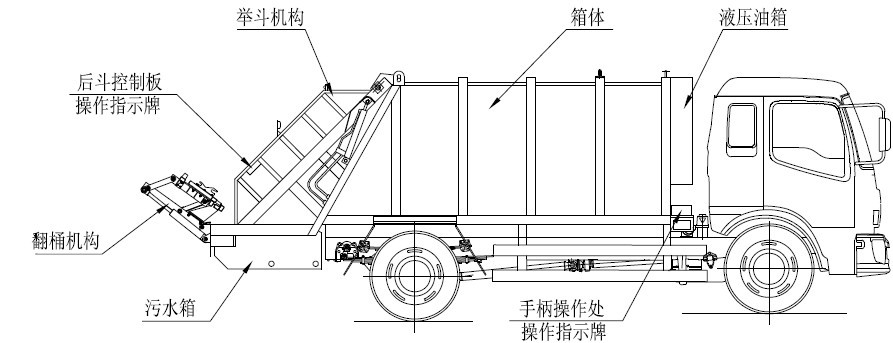

二、結構簡圖

在裝載垃圾前，空載運轉達到6個標準時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作旋鈕牌指示位置進行操作；

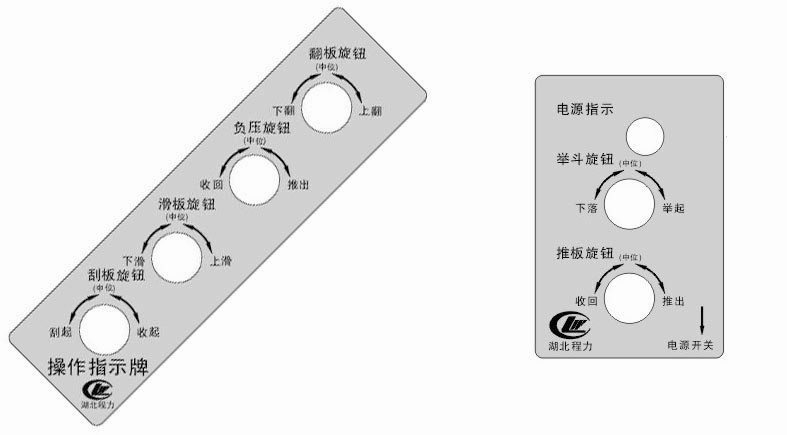

操作旋鈕指示牌如圖：

     后斗操作板（斗體側面）                                                 駕駛室操作板（駕駛室內）

其具體操作步驟如下：

裝垃圾

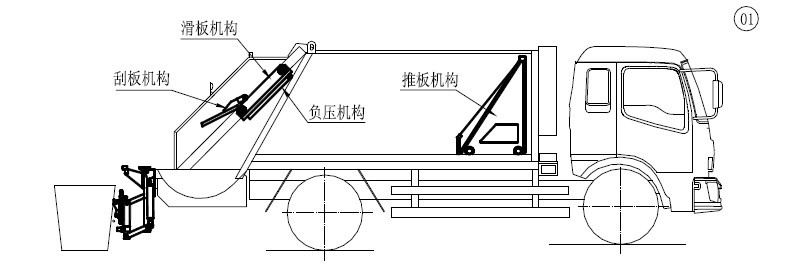

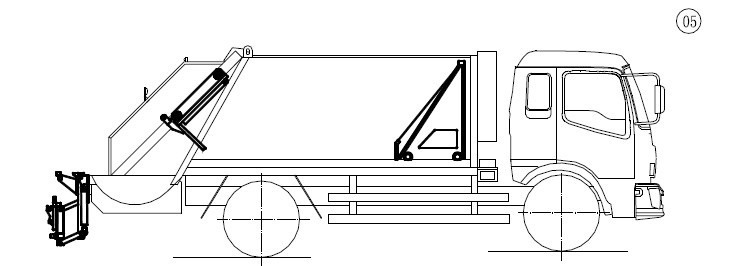

步驟1.旋轉翻桶（板）操作旋鈕至左下翻位，使翻桶（板）機構放下，松開旋鈕回中位，然后旋轉刮板操作旋鈕至右收起位，刮板收起，松開旋鈕回中位，準備開始掛桶。如圖：

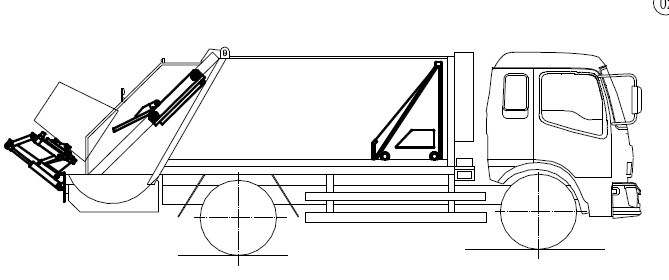

步驟2.掛上垃圾桶，旋轉翻桶操作旋鈕至右上翻位置，垃圾桶向上翻轉，垃圾自動卸入圓弧形斗體內，松開旋鈕回中位；如圖：

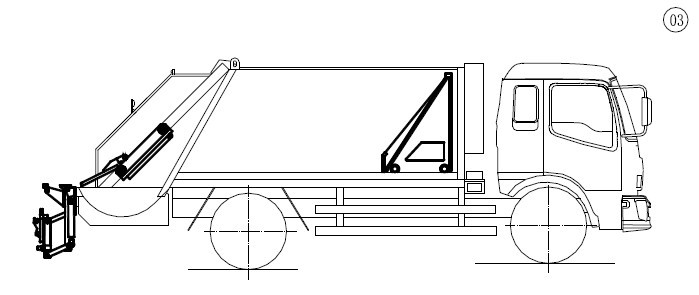

步驟3.旋轉翻桶操作旋鈕至左下翻位置，垃圾桶回置，松開旋鈕回中位；然后旋轉滑板操作旋鈕至左下滑位置，滑板下滑（注意：刮板在向上收的位置），松開旋鈕回中位，準備收刮垃圾；如圖：

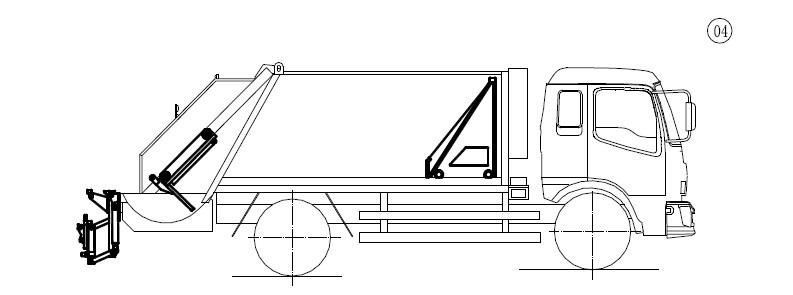

步驟4.旋轉刮板操作旋鈕至左刮起位置，刮板沿圓弧斗體刮起垃圾，松開旋鈕回中位；如圖：

步驟.旋轉滑板操作旋鈕至右上滑位置（注意：刮板下油缸座必須超過行程開關標記位置），滑板帶動刮板同時上滑，松開旋鈕回中位，垃圾被刮板帶起，準備推進垃圾；如圖：

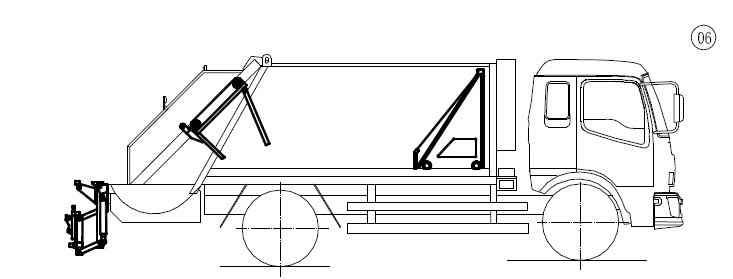

步驟6.旋轉負壓操作旋鈕至右推出位置，垃圾被負壓板推入車箱內，松開旋鈕回中位；如圖：

步驟7.旋轉負壓操作旋鈕至左收回位置，負壓板收回，松開旋鈕回中位，完成1次垃圾的裝載；如圖：

若再次裝載垃圾，請再繼續從步驟1（旋轉刮板操作旋鈕至收位，準備開始掛桶）開始循環操作；
若不需要再次裝載，旋轉翻桶操作旋鈕至右上翻位置，翻桶機構翻起，然后松開取力器，整車方可移動。
卸垃圾

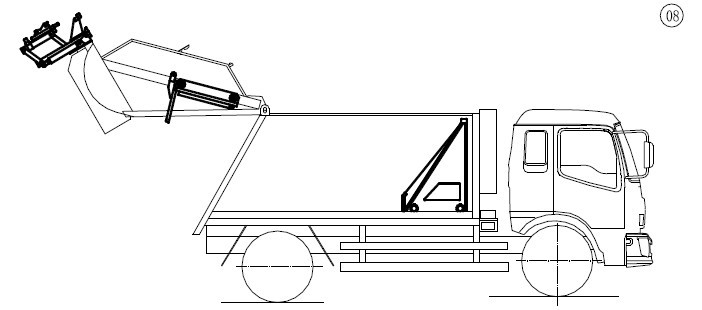

步驟8. 在卸垃圾前，整車運轉達到6個標準氣壓時，掛上取力器，在前級二聯多路閥處旋轉舉斗操作旋鈕至右舉起位置，斗體被舉起，松開旋鈕回中位，準備卸垃圾；如圖：

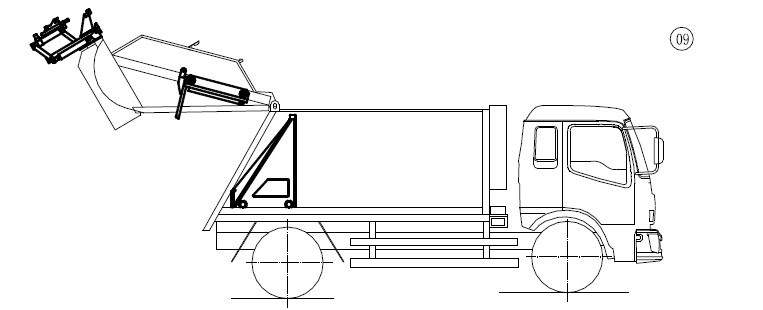

步驟9.旋轉推板操作旋鈕至右推出位置，車箱內推板將垃圾推出車箱，松開旋鈕完成卸垃圾工作；如圖：

步驟10.旋轉推板操作旋鈕至左收回位置，推板被收回，松開旋鈕；再旋轉舉斗操作旋鈕至左下落位置，斗體放下并與車箱鎖緊，松開旋鈕，同時松開取力器（若翻桶機構為放下位置，請將其翻上），此時整車可移動。整車移動時各機構位置如圖所示：

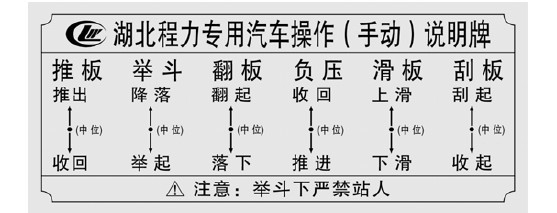

手動手柄操作（此操作應在電控旋鈕失靈時應急使用）

（箱體與駕駛室之間）

具體操作步驟與旋鈕控制相同，參見步驟1～10。
