罐車（加油車 運油車 油槽車 鋁槽車）設計的選材 結構強度及材料與許用應力：

1、 罐車設計的選材及結構強度

       罐體的材料根據所裝運物品的種類和性質而定，應有足夠的強度和良好的工藝性， 并具有一定的防腐能力，以保證罐體及附屬裝置的使用性能。

2、 罐體上常用材料及許用應力

        罐體與車架上常用材料主要是普通碳素鋼板、不銹鋼板、合金鋼板等。近年來隨 著車輛逐步輕質化，目前國內外專用車罐體較多的采用輕質材料如鋁板、鋁合金板、 鎂合金、塑料、玻璃鋼、復合材料、高強度鋼等。 與碳素鋼相比，合金鋼的主要優點是：具有良好的淬透性。因此，在同等硬度與強度條件下，比起同等含碳量的碳素鋼而言，合金鋼具有更好的韌性和塑性。同時合 金鋼具有耐磨、耐高溫、耐腐蝕等優良的化學、物理性能。但冶煉合金鋼的成本高， 且價格昂貴，熱處理、焊接等工藝都比較復雜，因此生產合金鋼相對較困難。 研發輕質高強度汽車用鋼材，已經成為降低汽車車身自重，減少汽車耗能和尾氣 排放有效的根本性控制方式。鋁是最早用于汽車制造的輕質金屬材料，鋁的密度約為 鋼的三分之一，是結構材料中最為經濟實用、最具競爭力的汽車用輕金屬材料。從零 件質量方面來看，鋁合金產品具有優良的抗腐蝕性、壓力加工和鑄造加工性，也為專 用汽車生產企業所認可；從材料利用率方面來看，回收率高，僅次于鋼鐵，目前可達 87％，符合環保要求；從使用、運輸成本方面來看，鋁合金密度小，用其替代傳統鋼 鐵，可減小整車重量的30％～40％，這對目前我國實行“計重收費”政策下的運輸企 業來說，不僅在一定程度上減少了日漸上漲的燃油費用，而且減少了稅費的征收。顯 然，采用鋁合金材料輕量化的效果明顯，減重幅度較大，但同時也有其缺點如研發成。 本高，工藝復雜等叨。 確定材料后，須按材料的屬性來確定零件的尺寸大小。當機械零件按強度條件判 定時，可采用許用應力法或安全系數法。許用應力法是比較危險截面處的計算應力(是否小于零件材料的許用應力；安全系數法是指危險截面處的安全系 數S是否大于等于許用的安全系數【S】。一些研究表明按許用應力法進行設計沒有充 分發揮出材料的潛力，而且并不是絕對安全卿?，F(xiàn)在一些企業按傳統的安全系數法進 行設計，其安全保險系數過大，設計過于保守，使結構的尺寸與重量大于實際需要， 增加了制造成本與運輸成本，因此出現了一些新的強度校核法，如以概率論和數理統 計為基礎的可靠性設計法掣蚓。 靜應力下，零件材料有兩種損壞形式：斷裂或塑性變形。對于塑性材料，取材料 的屈服極限作為極限應力，故許用應力為：

對于用脆性材料制成的零件，取其強度極限 作為極限應力，故許用應力為：

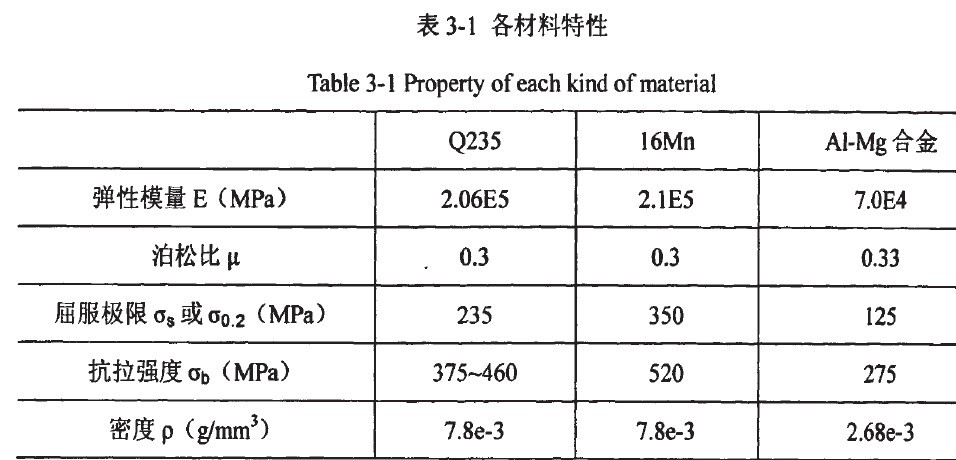

本文中罐體總成主要采用的材料有AI—Mg合金、Q235及16Mn鋼。各材料特性如 表3．1所列表：

     罐殼與防波板采用5083鋁合金。在我國5000系列鋁板屬于較為成熟的鋁板系列之一。5083屬于AI-Mg系合金，具有良好的塑性、較高的強度、加工性及抗蝕性，該類合金綜合性能優良。優良的抗腐蝕性能使5083合金廣泛用于海事用途如船舶，以 及汽車、飛機焊接件、地鐵輕軌，需嚴格防火的壓力容器(如液體罐車、冷藏車、冷 藏集裝箱)、制冷裝置、電視塔、鉆探設備、交通運輸設備、導彈零件、裝甲等。 查閱標準毋T 4734．2002《鋁制焊接容器》可知，板厚為4．5mm-40mm的5083鋁 合金板材在．269。．65。時許用應力為68MPa。許用拉伸應力值乘以O(shè)．8得到許用剪切 應力值。同樣可從標準JBT 4735．1997中查得結構型鋼在常溫下的許用應力，如表3．2 所示。
