一、垃圾車箱體可卸(拉臂)式垃圾車使用說明書(套臂式)--結構簡述：

1、附車架 程力箱體可卸式垃圾車附車架 采用16號低合金槽鋼、20號方管 與8mm、5mm、4mm、16Mn鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、 鎖緊、放箱和自卸操作簡單方便。 垃圾箱拉到附車架上時，有側向導向塊定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪 斜現象，安全可靠；車架上安裝有滾輪，便于箱體向前或向后移動。 附車架前端可設有水箱，便于操作人員及時清理污物，保持干凈整潔。

2、垃圾箱體 垃圾箱體采用10號熱軋普通槽鋼、16號方管與12mm、8mm、5mm、4mm鋼板等焊接而 成，箱體上端可設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體 密封式結構，防止箱體移動時造成二次污染。 箱體后門可安裝液壓鎖緊裝置，通過車架上的快接接頭裝接，并且用高壓球閥控制油 路開啟或關閉，操作簡單方便。

3、橫向鎖緊架機構 鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在 附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使 箱體與活動套臂及翻轉架連成一體，形成自卸角；該機構的動作使得整車工作準確可靠。

4、縱向鎖緊機構 縱向鎖緊機構安裝于活動套臂下方，靠套臂內的伸縮拉臂帶動。當伸縮油缸伸出時， 伸縮拉臂向前移動，鎖緊機構因彈簧的作用使活動套臂與翻轉架連為一體；當伸縮油缸收 回時，伸縮拉臂向后移動，鎖緊機構則因伸縮拉臂推力使活動套臂與翻轉架脫開鎖緊。

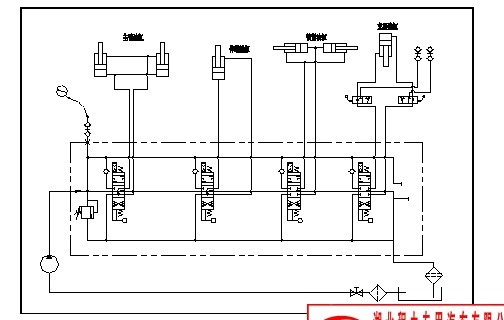

5、液壓系統 該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可 靠，便于維修。 液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。 系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。 齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前 部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經 過多路閥直接回油箱。 液壓系統原理圖：（以東風153為例）
