 湖北程力集團路太智能型LTRS系列融雪撒布機主要技術參數及使用說明 ：

一、主要技術參數：

1.整機技術參數.

1、融撒機升降裝置的使用 升降裝置由支腳、升降套筒、支撐臂、手動泵等組成。撒布機安裝時，將4只支撐臂插入撒布機安裝座，依次踩動4支升降裝置的把手，將升降套筒升高，使撒布機底面升高至汽車底盤貨箱底面，緩慢倒車至料箱下方。依次踩動4支升降裝置的把手，將升降套筒下降，緩慢落至貨箱內，最后拔出支撐臂，將升降裝置收放妥當。將撒布機箱體在貨箱內用鋼索固定牢靠，保證作業質量和安全。拆卸撒布機的操作過程與上面所講述的安裝過程相反。

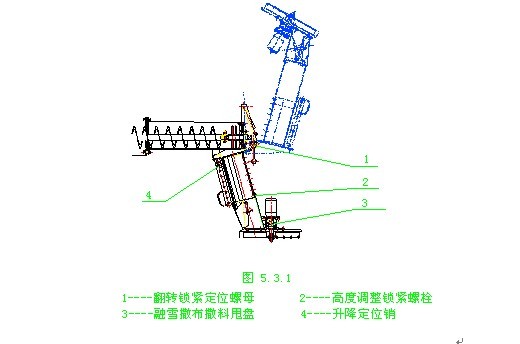

2、撒盤離地高度的調整

⑴松開拋盤翻轉定位螺母，將拋盤向下翻至與公路地面成水平位置，然后鎖緊定位螺母，使其固定。

⑵拔出拋盤升降定位銷，調整拋盤離地高度。高度合適后，用定位銷和固定螺栓鎖緊。

3、智能控制儀的使用: a.接線： 儀器右側有兩條電線（三芯和二芯各一條）。

二芯為儀器供電電源線，接線如下： 蘭色：接直流24伏電源正極 黃色：接直流24伏電源負極 三芯為接近開關線，接線如下： 蘭色：接近開關正極 橙色：接近開關信號 黃色：接近開關負極 b.使用說明

 1) 正確接線，上電。汽車在停止?fàn)顟B(tài)，顯示：

表示當前給料量是每平方米20克，撒布寬度為3米，預濕變頻器轉速為撒量變頻器轉速的20%，車速為每小時0公里

2) 車速標定： 開動汽車，顯示：

加速，使XX大于10并且穩定，觀察XX值與汽車速度表顯示的車速值，如果不相等，則需要車速標定，否則不需要車速標定，該車可以直接使用了。

車速標定方法如下：

開車，按下“設置”按鈕，顯示：

其中XX為某一實際數值，觀察汽車速度表，使車速表顯示的車速值大于10并且勻速穩定，比較液晶屏顯示XX值與汽車速度表顯示的車速值，按“▲”按鈕或“▼”按鈕調整xx，使液晶屏顯示的xx值與汽車速度表顯示的車速值相等并且穩定。按下“設置”按鈕，液晶屏顯示：

此時XX與汽車車速表車速值相等。車速標定完成。

3)上電開車后，液晶屏顯示：

按下“啟動”按鈕，液晶屏顯示：

整個系統就啟動了，此時，可以設定撒布量（撒量）和撒布寬度（撒寬），設定后，控制器會自動關聯，撒布量和撒布寬度以及車速三項參數控制給料電機的給料速度，使融雪劑撒布均勻。

注意：撒布量、撒布寬度、車速三項參數在數據計算中是乘積關聯關系，如果其中一項或幾項過大會導致撒量電機的給料速度超過1600轉/分，在這種情況下，控制儀就會報警，并且撒量電機的給料速度固定為1600轉/分，此時，因?qū)⑷隽恐祷蛉鰧捴禍p小，或者使車速減小，達到撒量電機的轉速小于1600轉/分。

如想停止工作，按下“停止”按鈕，系統就會停止。顯示：

4)當通訊失敗時，儀器會報警，并且儀器顯示：

5)按下控制器上的“手動”按鈕，顯示器車速前顯示了一個三角箭頭，控制器進入手動設定速度狀態，此時，汽車測速傳感器不起作用，控制器以手動設定30Km/h車速進行工作，顯示：

手動設定速度值可以用“▲”或“▼”按鈕修改，范圍10至80。按“手動”按鈕可以解除手動設定速度狀態。

6）每臺融雪撒布機控制器都有一個通訊地址，在安裝儀器是應使儀器和撒布車后部的變頻器控制器地址一致，融雪撒布機控制器在出廠時地址已設定好，查看方法如下：

同時按下“▲”和“▼”按鈕，在速度行的后邊的‘x’即是儀器的通訊地址。

x顯示3秒后自動消失。

c、故障及排除

1、液晶不顯示：檢查是否通電，接線是否正確。

2、無通訊信號：檢查無線模塊是否被屏蔽，控制儀和車后模塊都重新上電再試

3、無車速信號：檢查測速度傳感器是否損壞，汽車轉軸磁鐵是否脫落。

4、顯示“撒量變頻器故障”、“撒寬變頻器故障”、 “預濕變頻器故障”：檢查機械部分、電機或者變頻器是否損壞。

d.當智能控制系統信號傳遞有誤，接收器接不到信號時，可采取以下措施繼續進行融雪撒布工作：

⑴關閉自動控制電源開關

（2）在車尾電控箱內，調整接收器控制盒上的按鈕，同時按下“撒量”和“設置”按鈕，啟動輸料電機；同時按下“撒寬”和“設置”按鈕，啟動撒布電機。如有預濕系統，則同時按下“預濕”和“設置”按鈕，啟動預濕電機。

（3）根據需要在控制盒上設定電機轉速，撒布電機轉速一般設定為600～900r/min，輸料電機設定為1500 r/min。設定方法：選擇“撒量”按鈕，按“▲”和“▼”調整輸料電機轉速；選擇“撒寬”按鈕，按“▲”和“▼”調整撒布電機轉速；同理調整預濕電機。

（4）撒布結束時，同時按下“撒量”和“設置”按鈕，關閉輸料電機；同時按下“撒寬”和“設置”按鈕，關閉撒布電機。同時按下“預濕”和“設置”按鈕，關閉預濕電機。

e、當智能控制系統缺損，不能使用自動控制時，可采用手動操作，繼續進行融雪撒布工作。具體方法如下：

⑴關閉自動控制電源開關

（2）在車尾電控箱內，分別調整兩個變頻器的參數，進行工作。變頻器調試方法：按MOOD鍵，至畫面顯示參數設定畫面PXX時然后按“▲”或“▼”鍵，至畫面顯示POO，按ENTER鍵，再按“▲”或“▼”鍵，將界面設置為“04”，按ENTER鍵，畫面顯示END，并自動恢復到參數設定畫面POO。同上方法將P01的值設為“00”。按“MOOD”鍵至畫面顯示頻率設定畫面FXX，參數修改完成。

（3）變頻器參數修改后，調節布料變頻器轉鈕，設定運行頻率：一般為20～35HZ;調節輸料變頻器轉鈕，設定運行頻率：一般設定為50HZ。

（2）在車尾電控箱內，調整接收器控制盒上的按鈕，同時按下“撒量”和“設置”按鈕，啟動輸料電機；同時按下“撒寬”和“設置”按鈕，啟動撒布電機。如有預濕系統，則同時按下“預濕”和“設置”按鈕，啟動預濕電機。

（3）根據需要在控制盒上設定電機轉速，撒布電機轉速一般設定為600～900r/min，輸料電機設定為1500 r/min。設定方法：選擇“撒量”按鈕，按“▲”和“▼”調整輸料電機轉速；選擇“撒寬”按鈕，按“▲”和“▼”調整撒布電機轉速；同理調整預濕電機。

（4）撒布結束時，同時按下“撒量”和“設置”按鈕，關閉輸料電機；同時按下“撒寬”和“設置”按鈕，關閉撒布電機。同時按下“預濕”和“設置”按鈕，關閉預濕電機。

e、當智能控制系統缺損，不能使用自動控制時，可采用手動操作，繼續進行融雪撒布工作。具體方法如下：

⑴關閉自動控制電源開關

（2）在車尾電控箱內，分別調整兩個變頻器的參數，進行工作。變頻器調試方法：按MOOD鍵，至畫面顯示參數設定畫面PXX時然后按“▲”或“▼”鍵，至畫面顯示POO，按ENTER鍵，再按“▲”或“▼”鍵，將界面設置為“04”，按ENTER鍵，畫面顯示END，并自動恢復到參數設定畫面POO。同上方法將P01的值設為“00”。按“MOOD”鍵至畫面顯示頻率設定畫面FXX，參數修改完成。

（3）變頻器參數修改后，調節布料變頻器轉鈕，設定運行頻率：一般為20～35HZ;調節輸料變頻器轉鈕，設定運行頻率：一般設定為50HZ。

頻率設定完畢后，按   “RUN”鍵，系統開始工作。

（4）停機時按“STOP”鍵，然后關閉發動機。

4．霍爾傳感器的安裝

本融雪撒布機可實現撒布量完全均勻穩定。控制儀可根據車速自動調整融雪劑輸出量，在車速不穩定情況下保證每平方米撒布量始終均勻一致。車速信號的獲取，是通過霍爾傳感器直接從車輛傳動軸獲得，具體安裝方法如下圖：

a)、傳感器的安裝

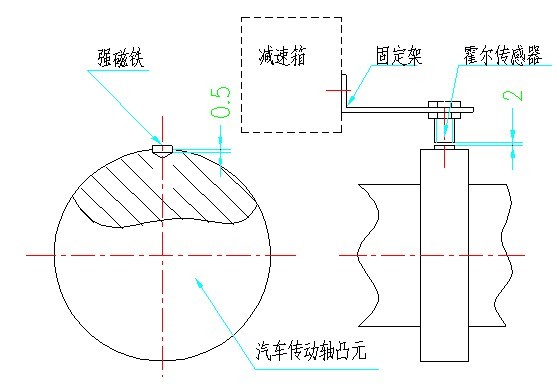

如下圖在傳動軸凸元上鉆一個和強磁鐵一樣大（用φ12.5鉆頭）、深0.5mm的孔，用配送的AB膠水，將強磁鐵粘牢在傳動軸凸元上。

用配送的固定架，將霍爾傳感器固定在距離強磁鐵回轉圓2mm的位置，固定架固定在減速箱上。具體位置根據現場車型而定。

一般廠方配置的固定架較長，用戶可根據實際位置，截短，折彎，重新打孔，利用減速箱上的螺栓固定。安裝后轉動傳動軸，查看傳感器離磁鐵的距離，保證距離在2mm左右為佳。

b)、傳感器信號線的安裝

傳感器信號線沿順汽車大梁，直到駕駛室內，與控制儀連接。

傳感器信號線為三芯線（與控制儀三芯線連接），紅色線為正極，接控制儀蘭色線；白線為負極，接控制儀黃色線；黑色為信號線，接控制儀橙色線。

5．融雪劑撒布作業

熟悉以上各項作業后，您就可裝載融雪撒布劑實施融雪撒布工作了。首先將本臺班所需撒布劑量裝夠，并將大塊、異物、網織物等清除干凈，確保融雪劑數量充足、質量符合融雪要求。然后啟動動力組、閉合變頻器電源、發動汽車、開啟智能控制儀電源、設定融雪撒布寬度和融雪撒布量，將車速升至作業所需值，盡量保持勻速行駛.

6．關閉撒布系統

⑴．按下智能控制儀急停按鈕，系統停止工作，關閉總電源。

⑵. 關閉發電機電源開關。

⑶.將柴油發動機電啟動開關旋至關閉位置。
