隨著現代文明的發展,工業化和城鎮化不斷加劇著對水源的污染。淡水供水不足已經成為世界性難題,并且呈現愈來愈嚴重的趨勢。可是人類生存和社會發展需要有充足的淡水資源,盡管目前通過傳統的方式,如開采地下水、抽取河流水等暫可滿足人類的生活需要,但無法解決特殊環境或特殊情況下的淡水需要,因而開辟更多、更新的途徑以增加淡水供給有著非常現實的意義和需求。空氣取水車的成功研制為解決某些特殊環境下獲取淡水困難的情況提供了一條較好的途徑,它不受地域限制,發揮了專用車輛機動、靈活、便捷的特殊功能。

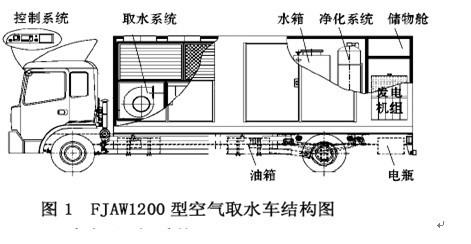

EQW1200型空氣取水車是多功能型空氣取水的專用汽車(見圖1),車輛選用東風天錦國Ⅲ排放的二類底盤和大板式的設備方艙結構,箱體內裝置了空氣取水系統、水凈化系統、動力系統、控制系統等,主要技術參數如表1所示。整車采用了先進的設計理念和可靠的生產工藝,并進行了優化整合。在滿足車輛功能的前提下,合理布置其通風管道,最大限度地利用其車載空間,從而使車輛結構緊湊、實用。
表1 EQW1200型空氣取水車的主要技術參數 底盤型號 |
DFL5120XXYB1 |
外形尺寸,mm |
8 996×2 470×3 600 |
整車整備質量,kg |
7 440 |
整車總質量,kg |
12 450 |
發動機型號 |
ISDe180-30 |
發動機功率,kW |
132(2 800 r/min) |
24小時取水量,t |
1.4~3.6 |
使用溫度,(℃) |
0~48 |
使用濕度,(%) |
10~100 |
環境絕對含水量,g/m3 |
≥5 |
源水箱容積,L |
1 300 |
凈水箱容積,L |
1 300 |
凈化系統工作能力,t/h |
2 |
熱飲機連續放水容積,L |
8 |
1. 空氣取水系統

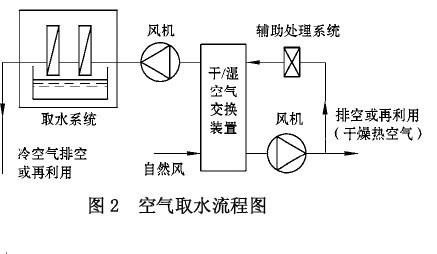

空氣取水系統是車輛的重要功能部分,主要由干/濕空氣交換裝置(以下簡稱裝置)組成,該裝置內裝有一種吸濕率極高的新型干燥劑材料,并組裝成一種不間斷運轉的結構形式,裝置分為吸濕區和脫水區。空氣取水系統的工作流程是:當自然空氣進入裝置吸濕區時,空氣中的水分子被吸附材料吸附,除去水份的空氣被風機排出。當吸滿水份的吸附材料運動至裝置的脫水區時,經過輔助處理的空氣將吸附材料中的水分子帶走,被帶走的水分聚集在極小部分的空氣中,使其變成飽和濕空氣。飽和濕空氣進入取水系統,通過冷凝,取出液態水(也稱為冷凝水)。通過這種吸濕、脫水的專用裝置后,可以對自然空氣進行深度吸濕,經吸濕后的空氣露點溫度可達-
2. 水凈化系統

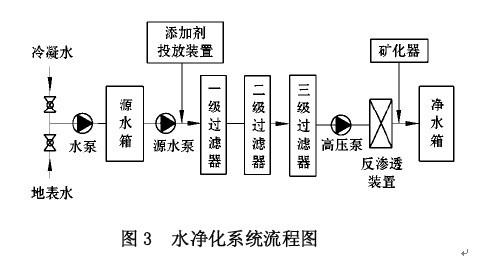

水凈化系統是對冷凝水及地表水進行凈化處理,使其達到國家飲用水標準。EQW1200型空氣取水車的水凈化系統還具備對野外地表水(與冷凝水合稱源水)進行凈化的功能。凈化系統的工作流程為:源水通過水泵抽至源水箱緩存;啟動凈化系統后,水經源水泵進入三級過濾,其間根據源水水質情況,還需選擇性投放添加劑(如還原劑、絮凝劑、殺菌劑等)進行輔助處理,一、二級過濾處理的對象主要是水中的微生物、細菌、膠體、有機物、重金屬離子、固體顆粒及游離氯等, 三級過濾可以去除水中98%以上的微粒、膠體物質和細菌, 使其水質得到明顯改善。三級過濾后的凈化水再經高壓泵加壓后進入反滲透裝置,反滲透裝置可以除去水中有機物、熱源、病毒等物質,脫鹽率達到98%。再經礦化器向水中添加鉀、硒、鍶、鋅、碘等對人體健康有益的微量元素,然后將該凈化水進入凈水箱緩存,完成水凈化的過程(見圖3)。經過疾病防控中心對車輛凈化后的凈水檢測表明,各項衛生指標均達到GB 5749-2006《生活飲用水衛生標準》,部分指標已達到GB 17323-1998《瓶裝飲用純凈水》標準。
3. 動力系統

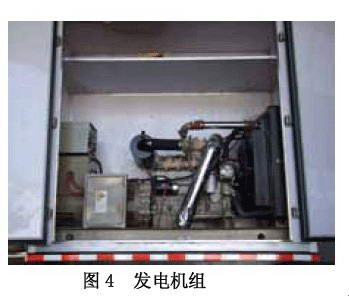

動力系統為空氣取水、水凈化等裝置提供動力來源(見圖4)。根據車輛設計及總布置的需要,FJAW1200型空氣取水車配置了120 kW/380 V柴油發電機組,不僅滿足了車輛的動力需要,而且在應急環境下,車輛還可以對外提供動力。在能夠提供380 V電源的區域里,可以通過轉換直接使用外接電源,降低車輛運行的成本。
4. 控制系統

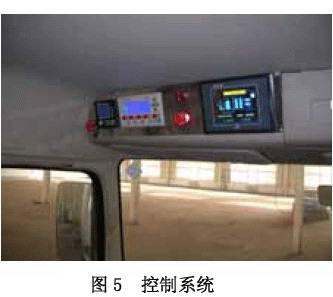

控制系統(見圖5)安裝于駕駛室內,是全車的指揮中心,不僅可以隨時監控空氣取水、水凈化、發電機組、冷藏箱等各系統的運行狀態,獲取和記錄各裝置的運行數據,還可以對車輛各系統發出指令,調整車輛運行參數,實現車輛的優化運行。車輛控制系統采用微電腦控制,通過液晶觸摸屏操作界面,從而使操作非常簡便。
5. EQW1200型空氣取水車的附加功能
a. 野外地表水凈化功能。車輛凈化系統設計的工作能力為2 t/h,在野外存在地表水的區域,可以直接抽取地表水進行凈化,提供符合國家標準的飲用水。
b. 冷藏箱功能。車輛選裝冷藏箱,可以儲存新鮮蔬菜、水果等相關食品,改善野外作業人員的生活。
c. 空氣調節功能。車輛在選裝空氣調節器后,利用空氣取水過程中產生的超干燥空氣,對密封空間的空氣濕度、溫度等進行調節。
EQW1200型空氣取水車的成功研制為淡水的獲取提供了一個新的思路,空氣取水不受地域限制,適用于所有野外作業場所,不僅可以滿足野戰部隊的需要,還可以滿足勘測、鉆探、科考等各種民用野外作業的需要,更可以在各種重大突發事件及自然災害應急預案(如地震、各類疫情等)中發揮其應急供水、供電的作用
FJAW1200型空氣取水車主要技術參數 | |
外形尺寸(L×B×H): |
|
整車整備質量 |
|
整車總質量 |
|
發動機型號 |
ISDe180-30 |
發動機功率 |
132 Kw(2800r/min) |
發動機排量 |
|
取水量: |
40~ |
使用溫度 |
|
使用濕度 |
30%~100% |
系統處理風量 |
|
源水箱容積 |
|
凈水箱容積 |
|
凈化系統工作能力 |
2 t/h |
熱飲機連續放水容積 |
|
備用凈水箱容積 |
|
