　　凸形封頭  凸形封頭有半球形、碟形、橢圓形和無折邊球形封頭四種。

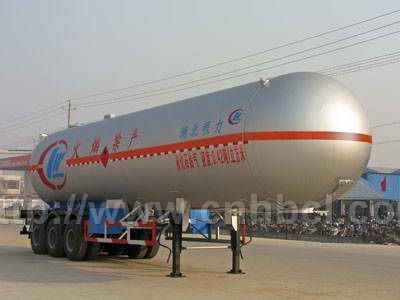

                            50m3液化石油氣儲罐 50m3丙烷儲罐

   1.半球形封頭實際上就是一個半球殼。從其受力情況而言，半球形封頭是最好的一種形式。但是由于其深度太大，加工制造困難，除用于應力較高直徑較大的貯罐或其它特殊需要者外，一般較少采用。

   2.碟形封頭又稱為帶折邊的球形封頭，由半徑為Ro的球面，高度為L的圓筒形直邊，半徑為r的連接球面與直邊的過度區三部分組成。《設計規定》就合理選r和Ro作了如下規定限制。

　　⑴碟形封頭球面部分的內半徑應不大于封頭的內直徑，通常取Ro=0.9Dg;

　　⑵碟形封頭過渡區半徑應不小于封頭直徑的10%和封頭厚度的三倍；

　　⑶封頭厚度（不包括壁厚附加量）應不小于內直徑的0.30%.

　　3.橢圓形封頭 是由半橢圓球殼和圓筒兩部分組成，增加圓筒部分是為了避免邊緣應力疊加在封頭與筒體的連接焊縫上。由于封頭的深度的曲率半徑是連續均勻變化的，所以封頭上的應力分布也是連續而均勻變化的，受力狀態比碟形好，但不如半球形封頭好。

　　封頭的內直徑與封頭兩倍深度之比Dg/2h之值不大于2.6為宜，Dg/2h=L的橢圓形封頭我們稱為標準橢圓形封頭，是壓力容器中常用的一種封頭。否則為非標準橢圓形封頭。

　　4.無折邊球形封頭  一般只用在直徑較小、壓力較低的容器上。為了保證封頭和筒體連接處不至于遭到破壞，要求連接處角焊縫采用全焊透結構。

　　二、錐形封頭 分為無折邊錐形封頭和折邊錐形封頭兩種，一般用于物料排出或氣液分離的直徑較小和壓力較低的容器上。
